LK-NY55T Transmițător DWDM de mare putere
- Puterea mare de ieșire de până la 100 MW
- Zgomot de intensitate relativ scăzută (RIN)
- Ambalare cu module foarte integrate
- Fiabilitate ridicată
- Lungime de undă ITU opțională
descrierea produsului
Transmițătorul LK-NY55T este construit în primul rând cu laser cu feedback distribuit de mare putere (DFB), completat de un circuit de control automat al puterii optice, circuit de control automat al temperaturii, circuit de conversie de stabilizare a tensiunii, circuit de monitorizare și indicare. Dispozitivul este proiectat pentru a acoperi tabelul de lungimi de undă a canalului ITU pentru aplicațiile DWDM (Dense Wavelength Division Multiplexing), asigurând compatibilitatea cu spectru larg.
Poate atinge o putere maximă de ieșire de 100 mW, menținând în același timp un zgomot de intensitate relativ scăzută, modulul prezintă, de asemenea, o stabilitate excelentă în lungimea de undă de ieșire, un parametru critic pentru o comunicație optică fiabilă.. Transmițătorul funcționează cu o singură sursă de alimentare pozitivă și rămâne stabil pe un interval de tensiune de la +7V la +36V. În plus, transmițătorul LK-NY55T este echipat cu o funcție de indicare care semnalează funcționarea normală atât a sursei de alimentare, cât și a puterii optice de ieșire.
Specificații tehnice
Evaluări maxime absolute
| Parametru | Simbol | Min. | Tip. | Max. | Unitate |
| Temperatura de depozitare | TSTG | -40 | +25 | +85 | ℃ |
| temperatura de funcționare | TC | -20 | +25 | +70 | ℃ |
| Voltaj | Vin | +7 | +12 | +36 | V |
Specificații optice și electrice (TC = 22±3℃)
| Parametru | Simbol | Condiție | Min. | Tip. | Max. | Unitate |
| Lungime de undă | λ | - | - | Banda C | - | nm |
| Puterea de ieșire a luminii | P | - | 40 | - | 100 | mW |
| Zgomot de intensitate relativă | Rin | - | - | -163 | -160 | dBc/Hz |
| Raport de suprimare a modului lateral | SMSR | - | 30 | - | - | dB |
| Deriva lungimii de undă peste gama TC | ∆λTOP | T = TOP | - | - | 50 | pm |
Sursa de alimentare (TC = 22±3℃)
| Parametru | Min. | Tip. | Max. | Unitate |
| Voltaj | +7 | +12 | +36 | V |
| Curent(1) | 0.3 | 0.6 | 1 | A |
(1) Condiție de testare: Vin=+12V.

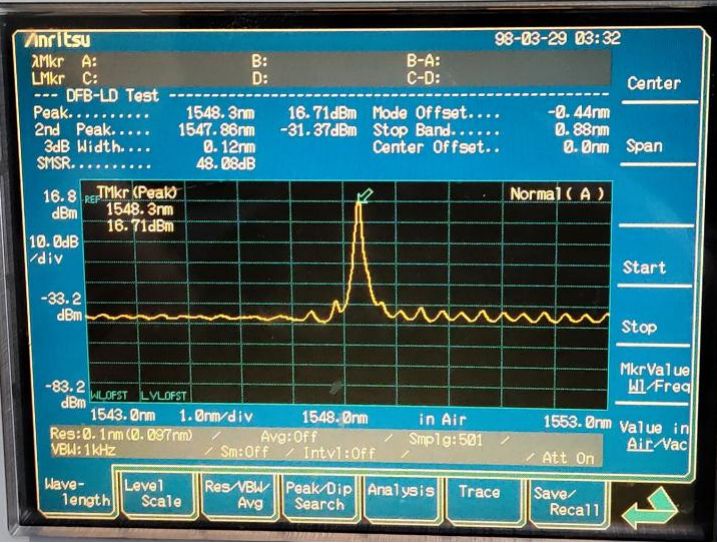

● Spectrogramă tipică
Figura 1 Spectrograma tipică a transmițătorului LK-NY55T
● Unitate de dimensiune: mm[inch]
Figura 2 Dimensiunea emițătorului LK-NY55T
Conector RF: SMA
Conector de alimentare: J30J-9-ZKP
● Pin al sursei de alimentare
| Parametru | Descriere | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Voltaj | Vin | NC | GND | NC | |||||
● Informații despre comandă
Foaia 1:
| Cod | Putere optică |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
Foaia 2:
| Cod | Lungime de undă |
| 1 | 1550nm |
| 2 | Personalizat (ITU) |
Foaia 3:
| Cod | Tipul fibrei |
| PM1 | Fibră panda |
| PM2 | Fibră eliptică |
Foaia 4:
| Cod | Conector optic |
| CM | Personalizate |
| A | FC / APC |
Aplicatii
Comunicații prin fibră optică
Detecție prin fibră optică
Sistemul DWDM
Comunicare optică spațială
