Fotodetector InGaAs cu microunde amplificat de mare viteză LK-AMPD-S
- Viteză mare, lățime de bandă largă
- Bias-T încorporat
- O/E hibrid integrat
- Câștig ridicat, zgomot redus, bandă largă
- Sigilat ermetic, conector SMA
- Curent întunecat scăzut, raport semnal-zgomot ridicat.
- Factor de formă mic.
descrierea produsului
LK-AMPD-S este un hibrid dintre o fotodiodă InGaAs și un amplificator cu zgomot redus, proiectat pentru un răspuns optic larg de la 1000 la 1650 nm și oferind un câștig RF de 15 dB. Oferă performanțe de mare viteză cu lățimi de bandă de 12 GHz și 18 GHz și este alimentat de o sursă de +5V.
Acest modul este compatibil cu fibra standard monomod 9/125μm și are un conector SMA cu o potrivire de impedanță de 50 ohmi.
LK-AMPD-S este sigilat ermetic pentru protecția mediului și are un design ușor, cu o masă mai mică de 23 de grame. Este în conformitate cu Directiva 2.0 de restricție a substanțelor periculoase (RoHS), asigurând durabilitatea mediului și respectarea standardelor stricte de siguranță.
Specificații tehnice
| Evaluare maximă tipică și absolută | ||||
|---|---|---|---|---|
| Parametru | Sim. | Typ | Evaluare | Unitate |
| Temperatura de depozitare | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Gama de temperatură a carcasei de operare | TC | 25 | -40 ~ +85 | ℃ |
| Tensiune de polarizare | VR | +5 | +5 ~ +9 | V |
| Putere optică de intrare | Pin | 0 | +10 | dBm |
| Putere optică consumată | PB | - | +13 | dBm |
| Temperatura de lipire a plumbului | Tp | 280（10s） | 330（10s） | ℃ |
| Caracteristici electrice/optice (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parametru | sym | Starea testului | Valorile parametrilor | Unitate | ||
| Interval lungime de undă | λ | - | 1000 ~ 1650 | nm | ||
| Gama de frecvență | - | - | X - Bandă | Ku - Band | - | |
| Lățimea de bandă a semnalului mic | f-3dB | TC = 22 ± 3℃ | 0. 3 ~ 12 | 0. 8 ~ 19.5 | GHz | |
| Responsabilitate | Re | VR =+5V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Planeitatea de amplitudine | A | TC =-45~+85 ℃ | ≤ ± 2 | dB | ||
| Putere optică de saturație | Ps | VR =+ 5 V, λ = 1550 nm AC modulat |
10 | dBm | ||
| Câștig de semnal RF (Tipic) | G | - | 15 ± 1 | dB | ||
| Putere de ieșire RF de saturație | Pafară | - | +3 | dBm | ||
| Ieșire VSWR | VSWR | - | ≤ 2 | - | ||
| Impedanță de ieșire | RL | - | 50 | Ω | ||
● Curbe de răspuns tipice
( Smochin . 1 X - Răspuns în frecvență fotodetector de bandă)

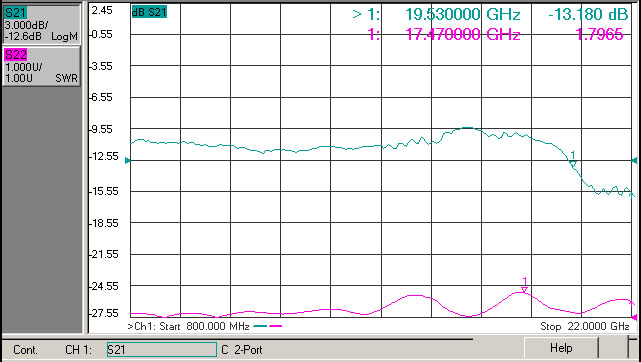

( Smochin . 2 Ku - Răspuns în frecvență fotodetector în bandă)
●Dimensiune și știfturi (unitate: mm[ inch])
Conector RF: SMA
●informatii despre comanda
Foaia 1:
| Cod | Câștig de semnal RF | Observație |
| S | 15 dB | Frecvență tipică și centrală |
Foaia 2:
| Cod | Lățimea de bandă analogică |
| X | 0. 3 ~ 12 GHz |
| Ku | 0, 8 ~ 19.5 GHz |
Foaia 3:
| Cod | Tipul Connector | Observație |
| N | Fără conector | Fibră coadă monomod 9 / 125 μm |
| A | FC / APC | |
| P | FC / PC |
● Precauții
Raza de îndoire a fibrei nu mai puțin de 20 mm pentru a evita deteriorarea fibrei.
Asigurați-vă că fața de cuplare a fibrei este curată înainte de a o conecta la optocircuit.
Protecția ESD corespunzătoare este necesară la depozitare, transport și utilizare.
Toate fotodetectoarele noastre standard pot fi personalizate în module!
Aplicatii
Procesarea informațiilor radar
Război electronic
Măsurarea antenei
Comunicatii cu fibra optica
Securitate și supraveghere
