Fotodetector InGaAs de mare viteză LK-HSPD
- Lățime de bandă largă, Viteză mare
- Bias-T încorporat
- DC cuplat
- Sigilat ermetic, conector SMA
- Curent întunecat scăzut, raport semnal-zgomot ridicat.
- Factor de formă mic.
descrierea produsului
Modulul de detectare de mare viteză LK-HSPD este conceput pentru a satisface atât utilizări digitale, cât și analogice. Acest modul este echipat cu o fotodiodă PIN InGaAs care are o lungime de undă de răspuns cuprinsă între 1250 și 1650 nm, împreună cu electronicele esențiale de potrivire.
LK-HSPD este capabil să furnizeze lățimi de bandă de 8 GHz, 12 GHz, 18 GHz, 22 GHz și 30 GHz. Funcționarea modulului se bazează pe o sursă de alimentare de +3.3V sau +5V, în funcție de modelul specific. Este proiectat să funcționeze cu o fibră standard monomod de 9/125μm. Ieșirea RF are un conector compatibil SMA sau un conector de 2.92 mm, ambele cu o potrivire de impedanță de 50 ohmi.
LK-HSPD este sigilat ermetic pentru a proteja împotriva factorilor de mediu, sporind astfel durabilitatea și fiabilitatea acestuia. Se mândrește cu un design ușor, cu o masă mai mică de 15 grame, ceea ce este ideal pentru aplicațiile în care greutatea este un factor critic. Modulul este certificat în conformitate cu Directiva 2.0 de restricție a substanțelor periculoase (RoHS), confirmând conformitatea sa cu reglementările stricte de mediu și siguranță.
Specificații tehnice
| Evaluare maximă tipică și absolută | ||||
|---|---|---|---|---|
| Parametru | Sim. | Typ | Evaluare | Unitate |
| Temperatura de depozitare | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Gama de temperatură a carcasei de operare | TC | 25 | -40 ～ +85 | ℃ |
| Tensiune de polarizare | VR | 3.3 sau 5 | 2.8 ~ 5.25 | V |
| Putere optică de intrare | Pin | +3 | +10 | dBm |
| Putere optică consumată | PB | - | +13 | dBm |
| Temperatura de lipire a plumbului | Tp | 280（10s） | 330（10s） | ℃ |
| Caracteristici electrice/optice (TC = 22 ± 3 ℃) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Parametru | sym | Starea testului | Valorile parametrilor | Unitate | ||||||
| Interval lungime de undă | λ | - | 1000 ~ 1650 | nm | ||||||
| Gama de frecvență | - | - | Banda C | X-Band | Banda Ku | Ku+-Bandă | K+-Bandă | MAI MULT | - | |
| Lățimea de bandă a semnalului mic | f-3dB | TC= 22 ± 3℃ | 0.1 ~ 8 | 0.3 ~ 12 | 0.8 ~ 18 | 2 ~ 22 | 2 ~ 30 | 0.3 ~ 18 | GHz | |
| Responsabilitate | Re | VR , Pin=1mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.85 | ≥ 0.8 | ≥ 0.75 | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.95 | ≥ 0.95 | ≥ 0.75 | ≥ 0.70 | ≥ 0.65 | ≥ 0.70 | ||||
| Planeitatea de amplitudine | A | TC =-40~+85 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ±1.5 | ≤ ± 2 | ≤ ± 2 | ≤ ± 1.5 | dB | |
| Ieșire VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | - | |
| Tensiune de polarizare | VR | - | +3.3 | +3.3 | +3.3 | +3.3 | +5 | +5 | V | |
| Conector RF | - | - | SMA | SMA | SMA | 2.92mm | 2.92mm | SMA | - | |
| Putere optică de saturație | Ps | VR , λ = 1550 nm AC modulat |
+7 | +7 | +7 | +7 | +7 | +10 | dBm | |
| Curent întunecat | Id | VR | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | nA | |
| Putere de ieșire RF de saturație | Se îmbufna | - | -10 | dBm | ||||||
| Impedanță de ieșire | RL | - | 50 | Ω | ||||||

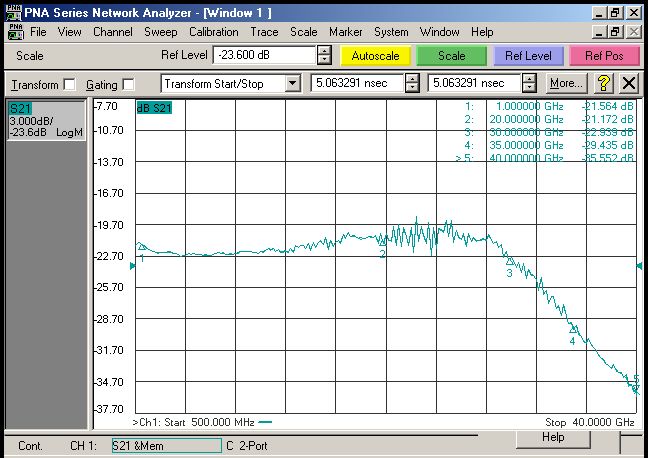

● Curbe de răspuns tipice
(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)
(Fig. 1 Răspunsul în frecvență al fotodetectorului în bandă C)
(Fig. 2 Răspunsul în frecvență a fotodetectorului în bandă X)
(Fig. 3 Răspunsul în frecvență al fotodetectorului în bandă Ku)
(Fig.4 Răspuns în frecvență a fotodetectorului în bandă K+)

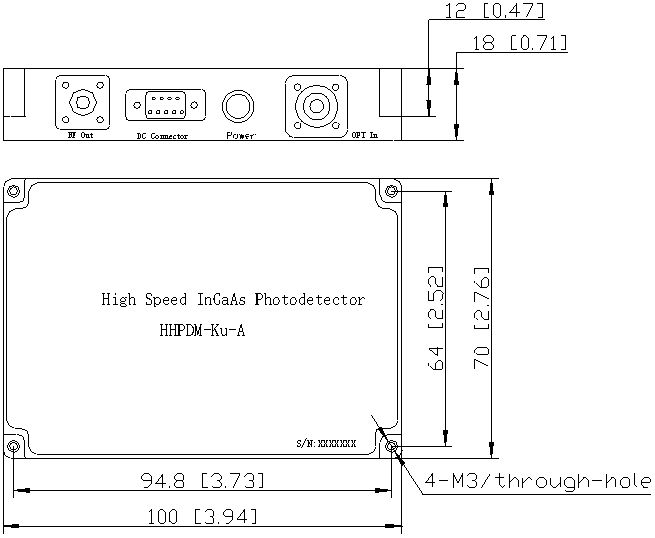

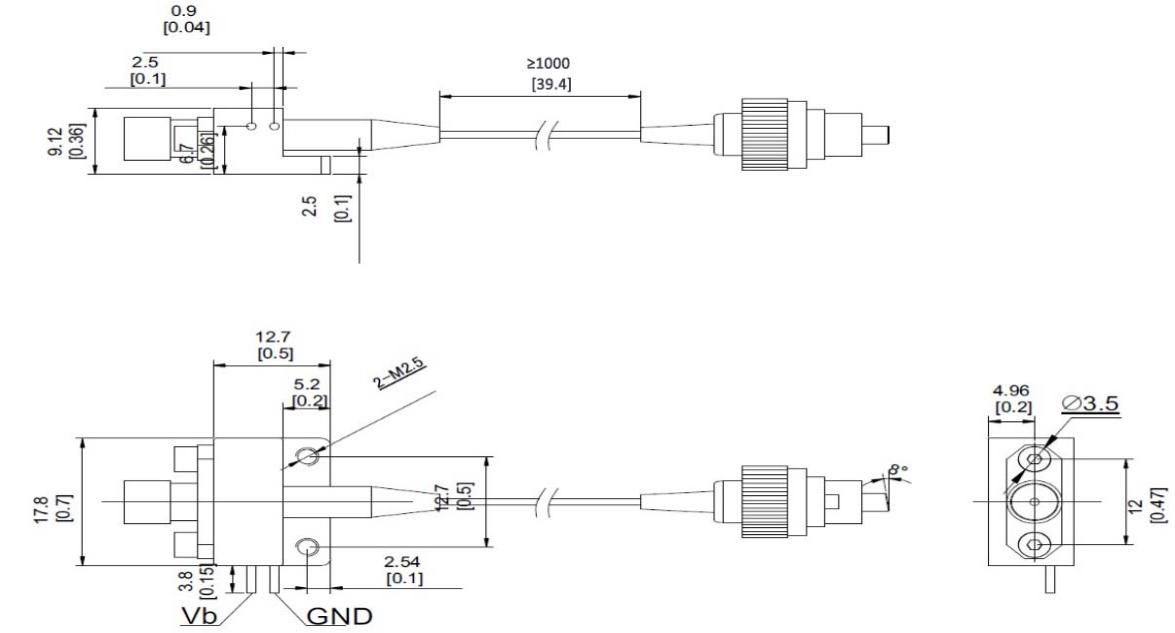

● Dimensiune și știfturi (unitate: mm[ inch])
Conector RF: SMA sau 2.92 mm
● Informații de comandă
Foaia 1:
| Cod | Lățimea de bandă analogică |
| C | 0.1 ~ 8GHz |
| X | 0.3 ~ 12 GHz |
| Ku | 0.8 ~ 18 GHz |
| Ku+ | 2 ~ 22 GHz |
| K+ | 2 ~ 30 GHz |
| Plus | 0.3 ~ 18 GHz |
Foaia 2:
| Cod | Tipul Connector | Observație |
| N | Fără conector | Fibră coadă monomod 9/125 μm |
| A | FC / APC | |
| P | FC / PC |
● Precauții
Raza de îndoire a fibrei nu mai puțin de 20 mm pentru a evita deteriorarea fibrei.
Asigurați-vă că fața de cuplare a fibrei este curată înainte de a o conecta la optocircuit.
Protecția ESD corespunzătoare este necesară la depozitare, transport și utilizare.
Toate fotodetectoarele noastre standard pot fi personalizate în module!
Aplicatii
Comunicare cu fibră optică
Procesarea informațiilor radar
Război electronic
Testarea și măsurarea semnalului de mare viteză
Securitate și supraveghere
