Seria LK-D-SS-18-T Linie optică de întârziere și Simulator optic
- Lățime de bandă până la 18 GHz
- Interval dinamic ridicat
- Aplicație largă de temperatură
- Răspuns cu amplitudine scăzută
- Întârzieri personalizate
descrierea produsului
Folosind tehnologia de ultimă oră a Microwave-Photonics, linia optică de întârziere din seria LK-D-SS-18-T și simulatorul optic oferă performanțe de neegalat într-un spectru de aplicații, inclusiv testarea radar, procesarea semnalului, operațiunile antenei cu matrice fază, antenă. simulare și analiza zgomotului de fază. Acest sistem avansat este proiectat să funcționeze fără probleme pe toate benzile de frecvență S/C/X/Ku, caracterizat prin pierderi de inserție minime, o gamă dinamică extinsă, izolare electromagnetică robustă și capacitatea de a gestiona semnale imperceptibile de tranzit triplu.
Specificații tehnice
Caracteristici electrice/optice
| Parametru | Valorile parametrilor | Unitate | Observație | ||
| Min | Tipic | max | |||
| Gama de frecventa | 2 | - | 18 | GHz | |
| Planeitatea de amplitudine | - | ± 2 | ± 2.5 | dB | |
| Întârziere | 0.01 | - | 150 | us | Personalizate |
| Precizie întârziere | -5‰ | - | +5‰ | - | |
| Pierdere de inserție | 0 | 20 | 30 | dB | Personalizate |
| Intrare VSWR | - | 1.8 | 2.2 | - | |
| Ieșire VSWR | - | 1.8 | 2.2 | - | |
| impedanta | - | 50 | - | Ω | |
| Intrare 1 dB Compresie | - | +13 | +17 | dBm | |
| Raportul de respingere a semnalului fals | 60 | - | - | dBc | |
| Figura de zgomot | - | 50 | 60 | dB | 5us, 25℃ |
| Operați temperatura | -55 | - | +85 | ℃ | Consultați informații despre comandă |
| Temperatura de depozitare | -55 | - | +85 | ℃ | |
| Întârziere relativă față de temperatură | - | - | 7 | ppm/℃ | |
| Pierderea prin inserție vs. temperatură | - | 2 | 4 | % / ℃ | |
Descrierea conectorului și sursa de alimentare
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Voltaj | NC | GND | + 12V | NC |
| Evaluare curent | - | - | 0.3 | - |
| Curent maxim | 1 |

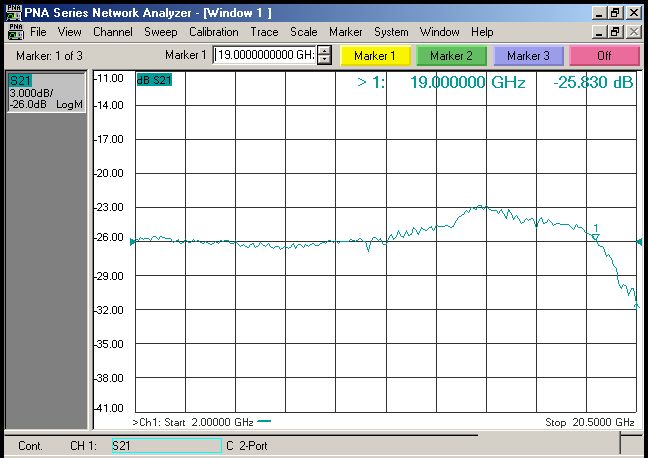

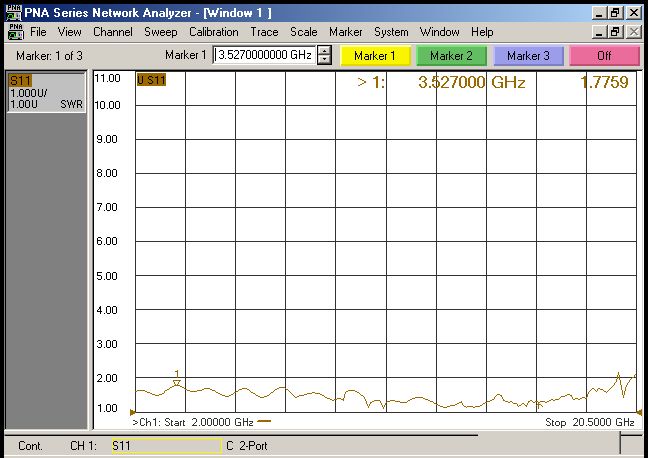

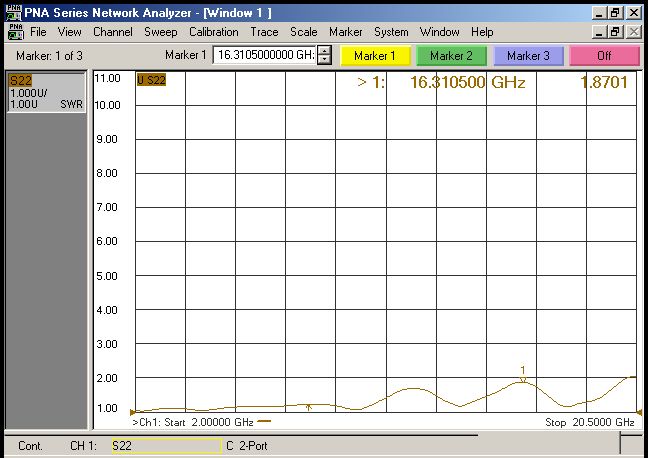

Curbe de răspuns tipice（25℃）
Dimensiune și știfturi ( Unitate: mm[inch])
Conector RF: SMA-K (personalizat)
Conector DC: DE-9PS (Personalizat)
| Tip produs | LK-D-SS-18-TG | Observație | |||||
| Întârziere (noi) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Tip produs | LK-D-SS-18-TP | Observație | |||||
| Timp de întârziere (noi) | 8 | 35 | 60 | 80 | 110 | 150 | Compact |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
informatii despre comanda
| Tip produs | Pachete | Niveluri de calitate | Operați temperatura | Temperatura de depozitare |
| LK-D-SS-18-TGI | Standard | Gradul industrial | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | De grad mediu | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Gradul special | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | Compact | Gradul industrial | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | De grad mediu | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Gradul special | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Aplicatii
Testare/calibrare radar
Procesare a semnalului
Războiul electronic
Matrice de antene în fază
Simulare antenă
